连续玻纤带缠绕RTP/TCP生产线：原位固化工艺如何重新定义增强热塑性复合管的制造边界

在油气集输、高压注水与海洋工程等场景中，增强热塑性复合管（RTP/TCP）正在系统性地替代传统金属管与GRE管。其驱动力是明确的：密度仅为钢管的约八分之一，耐腐蚀免维护，可盘卷长距离铺设。但长期以来，RTP/TCP的制造工艺存在一个结构性瓶颈——增强层的缠绕与固结往往是两个分离的步骤，先缠绕、后固化（或后熔融），不仅拉长了产线，更在层间引入了难以完全消除的界面缺陷。

连续玻璃纤维带缠绕增强热塑性复合管生产线的核心突破，在于将“缠绕”与“原位固化”合并为同一工序。这一工艺路线的选择，正在改变RTP/TCP制造的效率基准与质量逻辑。

传统两步法工艺的隐含代价

多数RTP/TCP采用热固性树脂或需要离线加热固化的热塑性预浸带体系。预浸带在内管上缠绕完毕后，管体需要进入独立的加热通道或固化炉，使树脂熔融、流动、浸润并最终固结。这一流程的代价并不止于额外能耗与产线长度：缠绕完成后，增强带在张力释放与热循环中容易发生微观位移，导致设计缠绕角度出现偏差；层间困留的空气在后续熔融过程中难以完全排出，形成孔隙。RTP管的失效分析反复指向同一个方向——增强层纤维分布不均、层间间隙偏大，是承载能力下降的直接诱因。孔隙率每上升一个百分点，层间剪切强度与耐渗透性都会同步衰减。

换言之，两步法工艺的质量窗口，在很大程度上被“先缠绕、后固结”的时间差所压缩。

原位固化的工艺逻辑：在缠绕点完成熔合

该生产线的技术路线可以概括为：预浸单向（UD）玻璃纤维带在恒张力下缠绕于热塑性内管外壁的同时，热风喷嘴在缠绕点对带材与内管表面进行精确加热，使热塑性基体在压辊或缠绕张力的协同作用下即时熔融、贴合、固结，无需离线固化环节。缠绕与固结在空间与时间上重合，增强层在“落位”的瞬间即与内管形成连续的热熔结合。

这一工艺选择带来的是连锁性的质量收益。由于带材在尚未冷却的状态下完成层间压合，相邻层之间不存在“先缠绕层冷却定型、后缠绕层再行加热”的热历史差异，层间界面的聚合物分子链扩散更为充分，层间结合强度的一致性显著优于两步法。同时，热风加热的闭环温度控制与伺服张力闭环调节，使得缠绕角度跟踪与带材铺放精度不再依赖于“事后修正”，而是在铺放的当下被锁定。

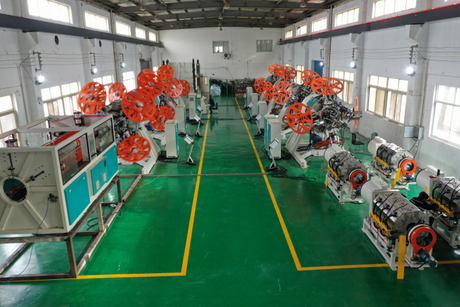

生产线架构：从内管挤出到成品卷收的连续流

整条产线以连续化方式串联四个核心工位，各工位之间的速度与张力解耦控制是工程实现的关键。

内管挤出与定型。 单/双螺杆挤出机将PE、PP、PERT或PA等热塑性材料塑化后经模头成型为连续内管，真空定径与喷淋冷却确保内管外径与壁厚精度。内管表面状态直接影响后续原位固化的界面质量，因此定型段的温度梯度控制需要与缠绕工位的热输入形成匹配。

多锭缠绕与原位固结。 内管进入4锭（可选6/8锭）缠绕单元，玻纤UD带以±30°至±75°的可调角度、恒张力交错缠绕。热风原位固化系统在缠绕点局部加热，带材中的热塑性基体与内管表层在同一热循环中完成熔合。多锭配置的意义不仅在于产能——交错层间的时间间隔越短，层间温度梯度越小，固结质量的均匀性越好。

外护层包覆。 增强芯层进入第二台挤出机，包覆耐磨、抗UV或阻燃外护层。外护层的熔体温度需要控制在不会对已固结增强层造成热损伤的窗口内，这对挤出工艺的温度分区设计提出了高于普通管材挤出的一体化要求。

冷却、牵引与卷收。 真空定型与喷淋冷却后，履带式牵引与无屑切割、双工位收卷完成成品下线。产线速度0.5–4 m/min，随管径与层数调整。

质量控制的关键变量：张力、温度与角度的三角耦合

在原位固化工艺中，三个工艺变量不再是独立可调的参数，而是通过缠绕点的物理状态耦合在一起。

张力决定带材与内管表面的接触压力，进而影响热传导效率与层间排气效果。张力不足，带材在熔融前无法与内管紧密贴合，界面处易裹入空气；张力过高，则可能在熔融状态下造成带材过度拉伸或内管局部压陷。伺服电机与称重传感器的闭环张力控制系统，使张力在卷径变化与线速度波动中保持稳定。

热风温度与风量决定了缠绕点处基体的熔融窗口宽度。温度偏低，熔合不充分，层间结合强度不足；温度偏高，内管表层过度软化，增强层在张力下可能嵌入内管，改变设计壁厚分布。闭环温度控制的核心不在于“设定一个温度”，而在于随线速度与带材厚度变化动态维持熔融深度的稳定。

缠绕角度通过锭子转速与牵引速度的比值来设定，但在原位固化条件下，角度一旦在熔融态被“冻结”，后续工序不再有矫正机会。角度偏差超过设计容差，管的环向与轴向强度配比即偏离目标，在承受内压与弯曲复合载荷时表现为局部应力集中。

这一三角耦合关系，解释了为什么原位固化产线的控制复杂度高于两步法产线——它把质量控制从“后道检验”前移到了“铺放瞬间”。

材料兼容性：一条产线覆盖的增强谱系

产线的增强材料接口设计并不局限于玻璃纤维。UD玻纤带凭借刚性与成本的平衡，覆盖了从常规油气集输到市政供水的最大应用面；芳纶带在高压与磨蚀性浆料场景中提供更高的比强度与抗冲击性；钢帘线带或钢丝带则面向深海与超高压注入工况，以金属增强相换取极致的环向强度与抗压溃能力。聚酯带则以耐化学腐蚀与柔韧性见长，适用于低压集输与给排水。

这种兼容性的工程意义在于：管材制造商无需为不同压力等级或应用场景配置多条产线。通过更换带材卷轴、调整缠绕角度与层数、匹配相应的热风温度窗口，同一条连续缠绕产线可以在DN50至DN600、最高30MPa的工作压力范围内覆盖RTP/TCP的主流产品谱系。对于面向油气田集输、矿山浆料、市政管网与海洋工程的多品种生产场景，产线利用率的提升是直接的。

标准演进与市场信号

RTP/TCP的工程接受度与标准体系的成熟度高度相关。DNV-RP-F119为热塑性复合管的 qualification 提供了框架，DNV-ST-F207（2024年发布）进一步将混合TCP纳入标准覆盖，明确引用API Spec 17J与DNV-ST-F119作为复合层与常规层的设计依据。标准体系的完善正在降低油气运营商采用TCP/RTP的技术与合规门槛，而门槛的降低反过来对制造端提出更高的一致性要求——通过认证的管材，其增强层质量不能依赖于操作者的经验，而必须由设备与工艺的闭环控制来保证。

市场层面，全球RTP/TCP管道市场正处于稳定扩张通道。多个市场研究口径显示，2024—2025年该市场规模在50—70亿美元区间，2025—2032年的复合年增长率集中在4%—7%的范围内，油气老旧管线替换、非常规油气开发与海上工程是核心需求驱动。在这一增速下，竞争焦点将从“能否生产RTP/TCP”转向“能否以可认证的质量一致性、覆盖多材料体系的灵活性以及合理的单位产能成本来生产”。原位固化连续缠绕产线所对应的，正是这一竞争维度的迁移。

从设备选型的角度看，一条RTP/TCP生产线的价值不再由管径上限或线速度单一指标定义，而由三个更深层的工程能力决定：缠绕点的热—力耦合控制精度、多增强材料之间的快速切换能力，以及从内管挤出到成品卷收的全流程工艺参数可追溯性。连续玻纤带缠绕与原位固化合并的技术路线，在这三个维度上都给出了不同于两步法的答案。
