- 玻纤带/芳纶带/聚酯带缠绕增强复合管生产设备(RTP管材生产设备)

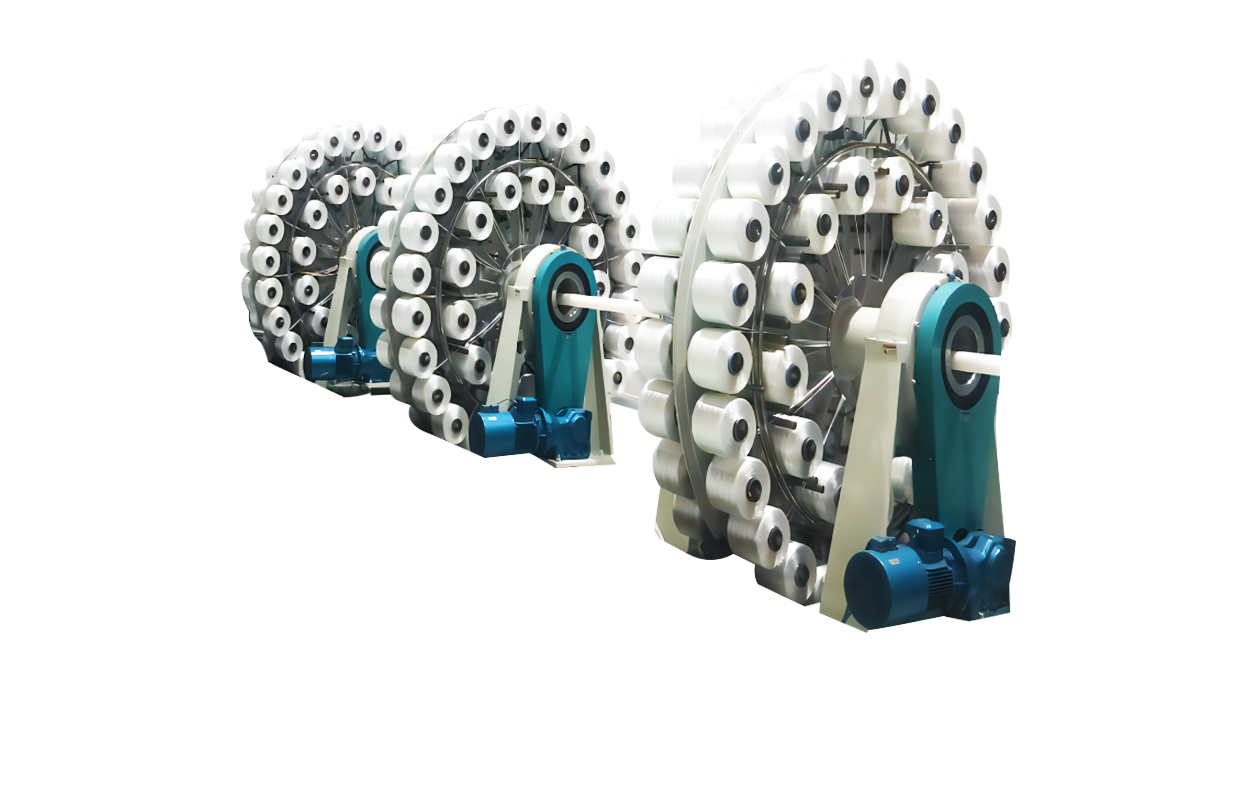

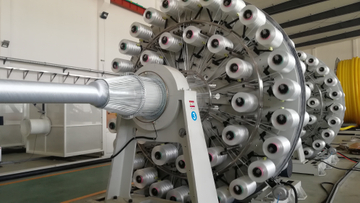

- 非金属绳缠绕增强复合管生产设备(柔性复合管生产线)

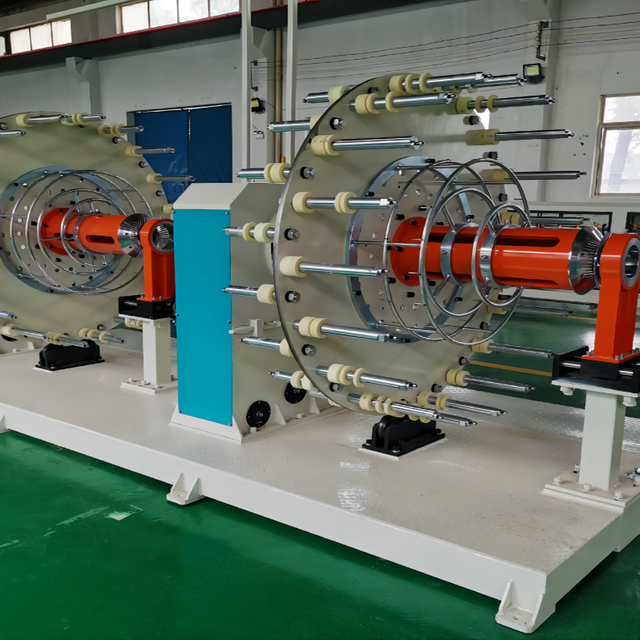

- 钢丝网骨架金属丝缠绕增强复合管设备

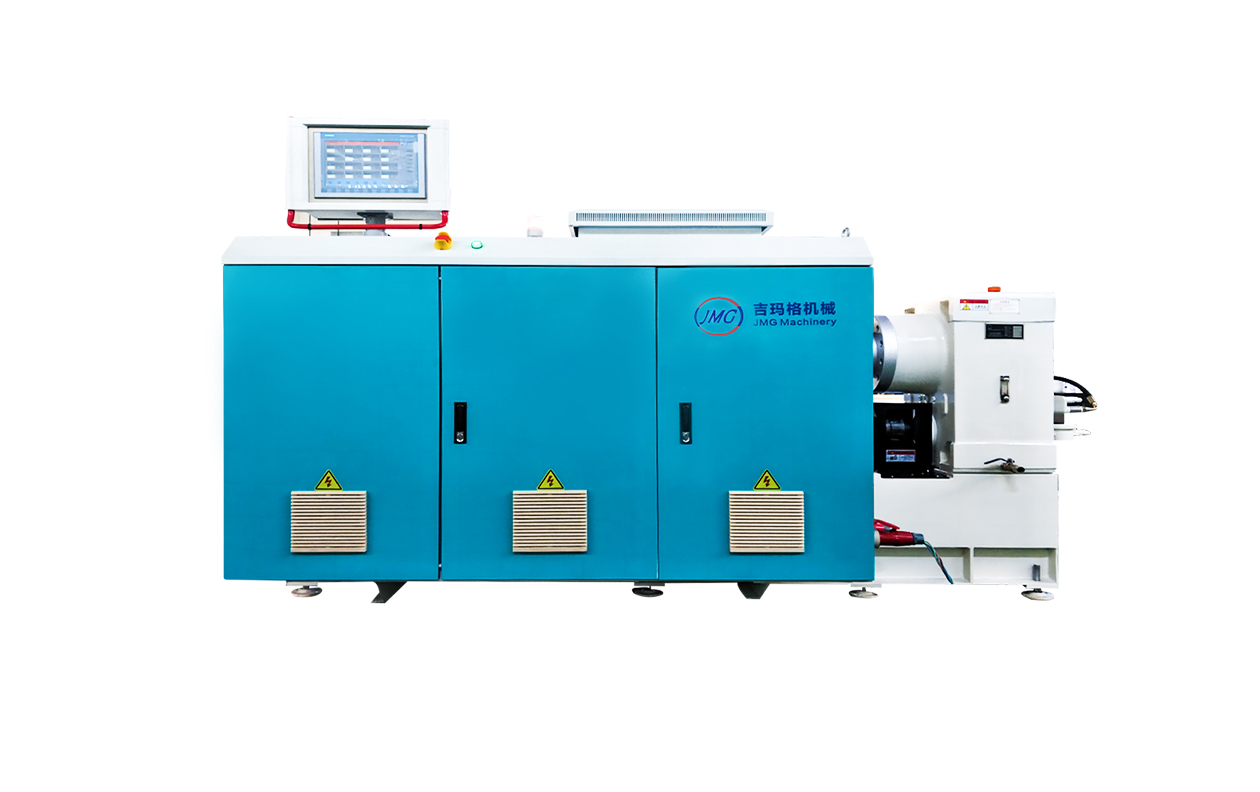

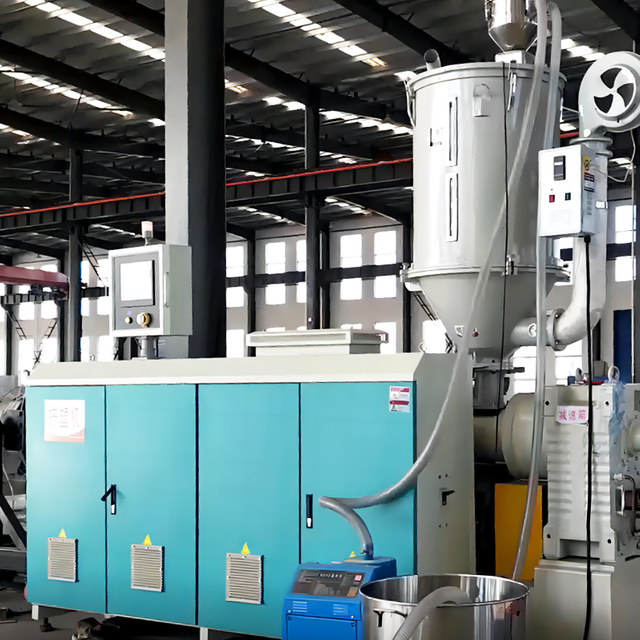

- 高效塑料管材挤出生产线
- 自动打包机、定径套、模具等辅助设备
本文围绕连续玻纤带缠绕RTP/TCP生产线,剖析“缠绕—原位固化”一体化工艺对增强热塑性复合管制造逻辑的重构。文章指出,传统两步法先缠绕后固结,易导致缠绕角度漂移、层间孔隙与结合强度不一致;而原位固化将热风加热与恒张力缠绕在铺放点同步完成,使增强层在落位瞬间即与内管热熔固结,把质量控制从后道检验前移至铺放瞬间。产线以挤出定型、多锭缠绕与原位固结、外护层包覆、冷却牵引卷收连续串联,张力、温度与缠绕角度形成三角耦合控制。产线兼容玻纤、芳纶、聚酯及钢帘线增强体系,覆盖DN50–DN600、最高30MPa产品谱系。结合DNV-ST-F207等标准演进与RTP/TCP市场扩张,文章指出设备选型的关键已转向热—力耦合控制精度、多材料快速切换与全流程参数可追溯性,为管材制造商提供从工艺路线到产线配置的工程参考。

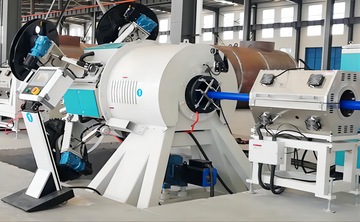

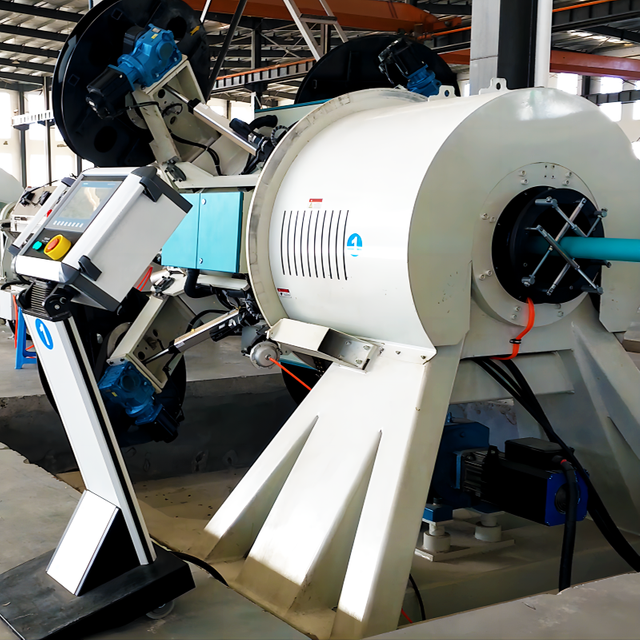

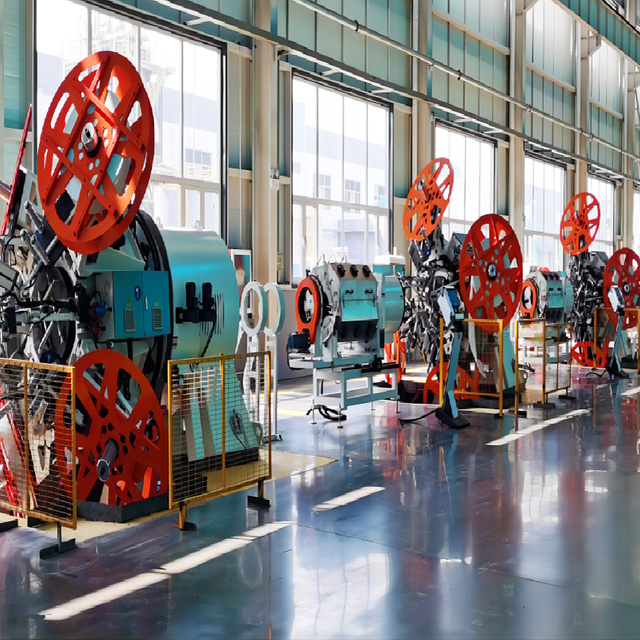

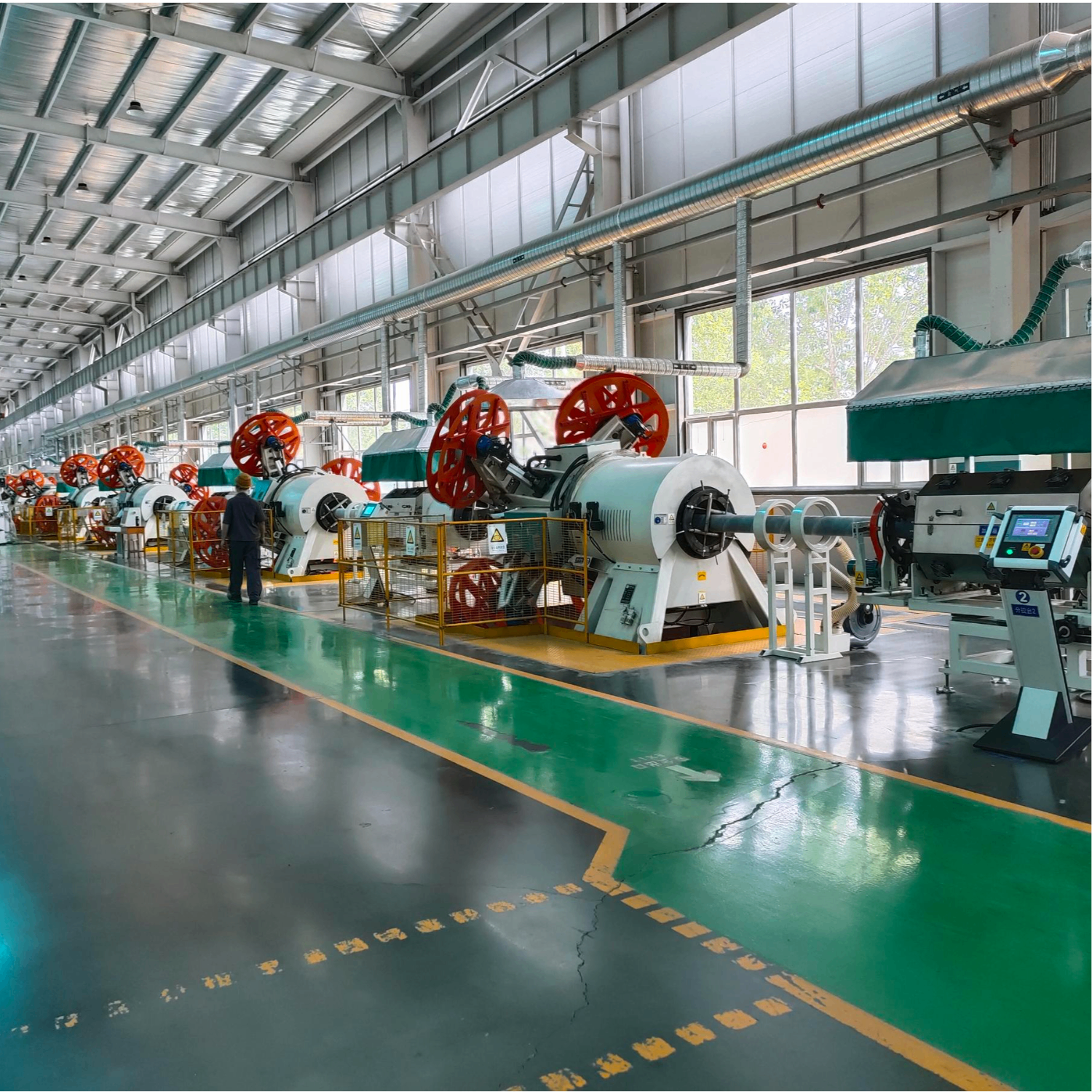

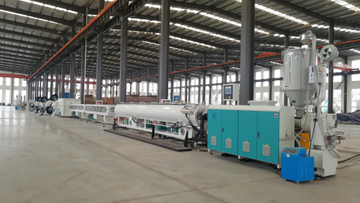

JMG Machinery 的玻璃纤维带缠绕 RTP 管生产线是一套全自动、交钥匙的高性能增强热塑性管道制造系统。该生产线将内管挤出、多层精密缠绕、热风原位熔融复合以及外管包覆集成于一条连续生产工艺中,兼容玻璃纤维带、芳纶带、聚酯带、钢丝绳带和钢丝带等多种增强材料,可生产工作压力高达 32 MPa、爆破压力超过额定压力四倍以上的 RTP 管材。 生产线采用闭环张力控制、多轴同步 CNC 缠绕系统以及 ±30° 至 ±75° 可调缠绕角度,确保增强层均匀、层间粘结牢固、管材质量稳定。成品 RTP 管具有优异的耐腐蚀性、柔韧性、轻量化优势和超过 20 年的使用寿命,广泛应用于油气集输、市政供水、矿业、化工、地热及氢气输送等领域。该生产线符合 API 15S、API Q1、ISO 9001 及 DNV-ST-F119 等标准要求,是 RTP 制造商进入和拓展全球市场的理想选择。

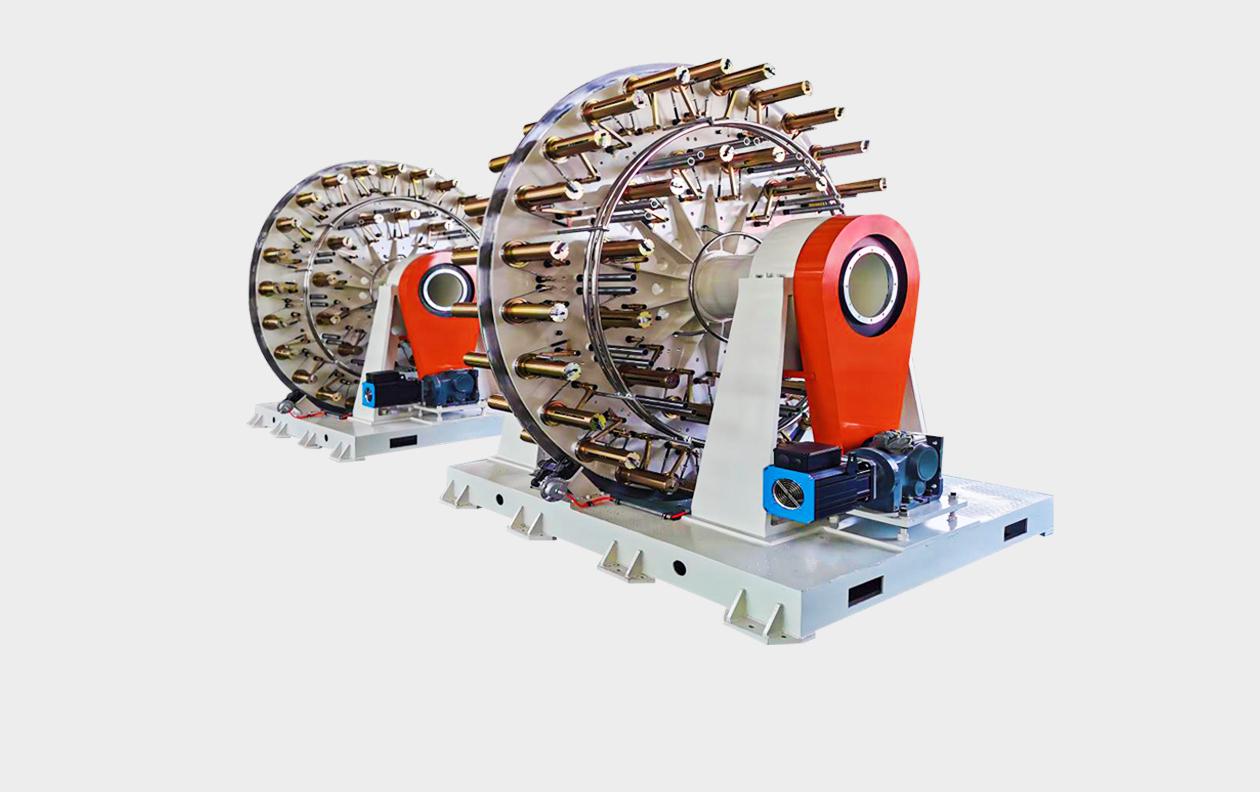

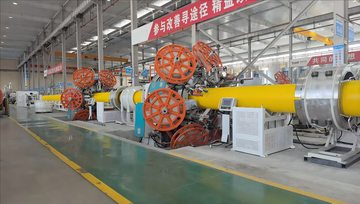

JMG Machinery Big Dia 系列玻纤带缠绕增强复合管生产线,是专为大口径(ID 600mm 至 OD 1000mm)增强热塑性复合管(RTP/TCP)的连续化、高效率生产而打造的尖端装备。生产线核心搭载精密多带缠绕系统,全面兼容玻纤带、芳纶带、聚酯带、钢帘线带及钢丝带等多种增强材料,通过全自动 PLC 实时张力监控与智能 HMI 人机交互界面,确保纤维铺放角度精准、环向应力分布均匀,从根本上保障管材力学性能的一致性。 Big Dia 系列生产线适用于油气高压集输、矿浆磨蚀性输送、市政大口径供水及海洋工程等严苛工况,所生产的复合管兼具耐腐蚀、轻量化(相比传统钢管)及快速安装等突出优势。生产线采用内管挤出成型→连续缠绕增强层→外管挤出包覆→定长切割仓储四大核心工序的连续化在线生产模式,工艺参数(缠绕张力、压合点、铺放角度、带宽及间隙等)均受精密控制。 支持从 ID 600mm 至 OD 1000mm 的全规格定制,工作压力可灵活覆盖 2.5MPa 至 32MPa。JMG Machinery 提供从挤出、缠绕、包覆到接头加工的全流程个性化解决方案,以创新技术赋能全球基础设施建设。
