增强热塑性管道（Reinforced Thermoplastic Pipe，简称 RTP）正在成为传统钢管管道的重要替代方案，广泛应用于油气、市政供水、矿业和化工等行业。RTP 管将高性能热塑性内衬与连续纤维增强层相结合，在具备接近钢管的承压能力的同时，还具有柔韧、耐腐蚀、重量轻等优势。
从全球市场来看，RTP 需求持续增长。2025 年全球 RTP 市场价值约为 13.16 亿美元，预计到 2033 年将达到 24.38 亿美元，年复合增长率约为 8.0%。更广泛的 RTP 与热塑性复合管（TCP）市场在 2024—2025 年已达到约 53.3—55.8 亿美元，预计到 2031—2032 年将增长至 73.6—76.7 亿美元。
在每一卷高性能 RTP 管材的背后，都离不开一条精密设计的生产线。玻璃纤维带缠绕 RTP 管生产线已成为行业标杆，能够实现稳定质量、高产能和全自动化控制。
玻璃纤维增强热塑性管道（Glass Fiber Reinforced Thermoplastic Pipe，简称 RTP）是一种以玻璃纤维带为增强材料、以热塑性树脂为基体的复合管材。其典型结构由三层构成：
内衬层：通常采用 PE80 或 PE100 级 HDPE 等热塑性材料，作为主要流体阻隔层，具有优异的耐化学腐蚀性和光滑的流动表面。
增强芯层：由一层或多层高强度玻璃纤维带按精确控制的角度和张力螺旋缠绕而成，用于承受环向应力和轴向应力。
外保护层：采用含抗紫外线和抗老化剂的 HDPE 外层，保护增强层免受环境侵蚀。
在完全粘结型 RTP 结构中，三层材料通过熔融复合形成一体化结构，可有效防止介质渗透和内衬塌陷，确保长期可靠运行。
其核心制造工艺是：通过精密缠绕设备，将预浸玻璃纤维带以受控角度和张力螺旋缠绕在内管表面，随后进行外层挤出包覆。这种连续在线生产方式涵盖四个关键阶段：内管挤出成型 → 连续复合带缠绕 → 外管挤出包覆 → 切割入库。

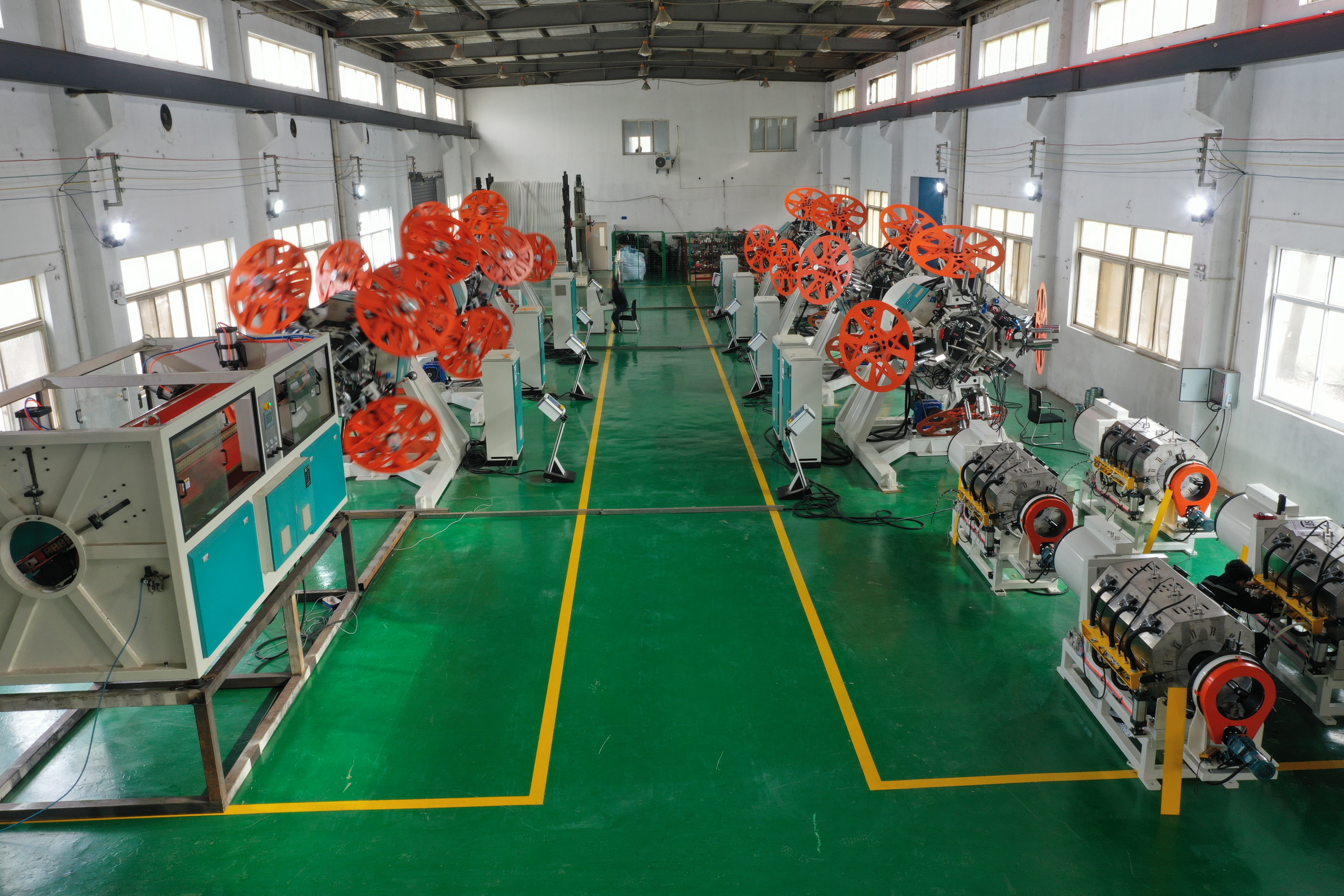

一条完整的玻璃纤维带缠绕 RTP 管生产线通常将以下核心模块集成于连续生产流程中：
内管挤出系统
采用高效挤出机和精密模头，形成尺寸精确、内壁光滑的热塑性内衬层。
真空定径与冷却
通过真空定径箱和喷淋冷却系统，确保管材壁厚均匀、圆度稳定。
多级缠绕单元
这是生产线的核心。多轴同步 CNC 缠绕工位按照可编程角度和张力施加预浸玻璃纤维带。热风喷嘴加热缠绕点，实现原位熔融复合，使增强带与内管牢固粘合，形成增强芯层，无需离线固化。
外管挤出与包覆
第二台挤出机在增强结构外部施加外保护层。
冷却、牵引与切割
最终冷却、履带式牵引和行星切割系统将成品管材按指定长度或连续盘卷输出。
这种全连续工艺消除了间歇式生产的低效问题，可实现 24 小时稳定运行和一致的产品质量。
缠绕系统决定成品 RTP 管的力学性能。现代生产线采用先进的张力控制缠绕系统，具备以下能力：
精密张力与角度控制
闭环张力监测与恒张力自动控制，确保增强层厚度均匀、纤维取向准确。缠绕张力范围通常为 1—100 kg，缠绕角度可在 0—90° 范围内调节。通过多轴同步 CNC 系统，缠绕精度可达 ±0.2 mm。
多材料兼容性
同一条生产线可加工玻璃纤维带、芳纶带（Kevlar）、聚酯带、钢丝绳带和钢丝带，使制造商能够根据不同应用定制管材性能，而不牺牲生产速度或产品完整性。
原位熔融复合
采用预浸单向（UD）带缠绕，并在缠绕点进行热风加热，可实现缠绕与熔融同步完成。这一技术省去了离线固化步骤，大幅提高生产效率，同时确保优异的层间粘结强度。
层间网络结构
通过不同带宽匹配方案，在增强层之间形成网络结构，可显著提高层间粘结强度和整体耐压性能。
缠绕盘与增强带缠绕角度保持相同倾斜角度，确保最佳纤维取向和最大增强效率。
参数 | 标准系列 | 大口径系列 |
|---|---|---|
管材外径 | 50 – 600 mm | 600 – 1000 mm（内径） |
增强层数 | 1 – 6 层 | 可定制 |
最大工作压力 | 30 MPa（300 bar） | 最高 32 MPa（320 bar） |
缠绕主轴 | 4 / 6 / 8（可选） | 多工位 |
缠绕角度范围 | ±30° ~ ±75°（可调） | ±30° ~ ±75° |
张力控制 | 伺服电机 + 称重传感器，1–100 kg | 闭环自动控制 |
带材宽度 | 10 – 40 mm | 可定制 |
生产线速度 | 0.5 – 4 m/min | 视应用而定 |
RTP 管的标准工作压力通常为 750 psi 至 3000 psi 以上，最大设计压力可达 32 MPa（4640 psi），爆破压力可超过 100 MPa（14500 psi）。温度适用范围通常为 -42°C 至 +135°C，可满足多种生产环境需求。
与传统碳钢管相比，RTP 管的优势十分明显：
耐腐蚀：RTP 消除了金属管道最主要的失效原因——腐蚀。在腐蚀性环境中，其使用寿命可超过 20 年。
显著成本优势：从全生命周期角度看，RTP 管道可比钢管方案节省 25% 以上的总成本。
安装快捷：热塑性管材的柔韧性使其即使在大口径下也可盘卷，安装速度可接近每天 1000 米，且无需侧吊、膨胀弯和专用焊接设备。
轻量柔韧：RTP 管比钢管更能吸收冲击，适应地面位移，现场所需重型吊装设备更少。
优异流动特性：较低的内摩擦系数可改善流动保障，降低泵送能耗。
这些优势正在推动 RTP 在高压油气集输、酸性气体集输、注水系统、地热开发、氢气输送和海洋立管等关键应用中加速普及。
高质量 RTP 生产必须符合严格的国际标准，主要包括：
API 15S：可盘卷增强塑料管线的国际通用标准，涵盖材料性能、压力等级、安全系数和最低性能要求。最新第 3 版于 2022 年第二季度发布，覆盖范围扩展至更多类型的可盘卷塑料管线。
API Q1：制造组织质量管理体系要求。
ISO 9001:2015：国际质量管理标准。
DNV-ST-F119：海洋与海底 RTP 应用指南。
API 17J：海洋应用非粘结柔性管规范。
SY/T 6662：中国油气行业柔性复合管标准。
生产线必须按照这些标准进行工程设计，并在制造全过程中实施严格质量控制。对于面向油气服务的 RTP 产品，尤其是需要满足 DNV-ST-F119 附加测试要求的海洋应用，API 会标认证和 API 15S 合规测试至关重要。
玻璃纤维带缠绕 RTP 管生产线的多功能性正延伸至新兴能源领域。RTP 管因其高耐化学性、耐久性、柔韧性和成本效益，正越来越多地被评估和应用于氢气输送。RTP 技术的氢气渗透测试已显示出良好的兼容性，有望将适用范围扩展至氢气服务。部分 RTP 系统已获得氢气应用认证，使玻璃纤维增强 RTP 成为绿色氢气配送基础设施的重要推动者。
除氢气外，RTP 生产线还可支持地热管道系统、深水海洋管线和大型市政输水管网。
选择玻璃纤维带缠绕 RTP 管生产线时，应重点评估以下因素：
交钥匙能力
理想合作伙伴应提供从设备设计、制造、安装、调试到技术支持的整体解决方案，确保从挤出、缠绕、包覆到接头装配的无缝集成。
成熟且经过验证的技术
生产线应采用成熟技术，提高效率并保证产品一致性。例如，采用精密张力控制的一步法集成生产工艺，可避免传统两步法反复收放卷和转运带来的低效问题。
生产灵活性
生产线应支持一步法或两步法生产、可定制管径，并具备多层共挤能力，以提升管材性能。
智能自动化
全自动 PLC 控制系统和直观的人机界面，可实现集中监控、实时张力监测和全部运行参数的智能调节，显著降低操作复杂度并提高产能。
业绩与市场口碑
制造商的装机量和客户案例，是设备可靠性和售后支持能力的重要证明。成熟制造商已在油气、地热、集中供热和氢气输送等领域安装多条 RTP 生产线。
玻璃纤维带缠绕 RTP 管生产线是先进复合材料科学、精密自动化和连续制造工程相结合的产物。随着全球对耐腐蚀、高性价比管道解决方案的需求不断增长——受油气开发、市政水利基础设施和新兴氢能经济推动——规模化生产高质量 RTP 管材的能力正成为企业的重要战略优势。
对于希望进入或拓展 RTP 市场的制造商而言，应优先选择拥有成熟技术、完整交钥匙交付能力，并符合 API 15S、API Q1 及相关国际标准的生产线合作伙伴。借助合适的生产线，玻璃纤维增强 RTP 管可在高达 32 MPa 的工作压力下生产，爆破压力超过额定压力四倍，能够在最严苛的应用中提供可靠性能。
了解更多 RTP 管及复合管生产线信息，请访问 JMG Machinery：https://www.jmgmachinery.com/
