非金属绳缠绕RTP管生产设备：技术原理与应用优势

随着油气输送、高压给水及市政管网对管道性能要求的不断提高，增强热塑性塑料管（Reinforced Thermoplastic Pipe, RTP） 凭借其轻质、高强度、耐腐蚀等特性，正在逐步替代传统金属管和纯塑料管。而生产RTP管的核心技术之一，正是非金属绳缠绕工艺。

一、设备简介

JMG Machinery 推出的 RTP管非金属绳缠绕生产线，是一套用于连续制造复合管的专用设备。该设备通过将高强度的聚酯绳或芳纶绳以精确的螺距缠绕在内管外壁，再覆盖外保护层，形成三层结构的复合管材。生产线可生产公称内径 50 mm 至 150 mm 的RTP管，设计生产速度最高可达 10 米/分钟。

二、技术原理

非金属绳缠绕增强的原理如下：

• 内层挤出：热塑性塑料（如HDPE）经挤出机形成内管。

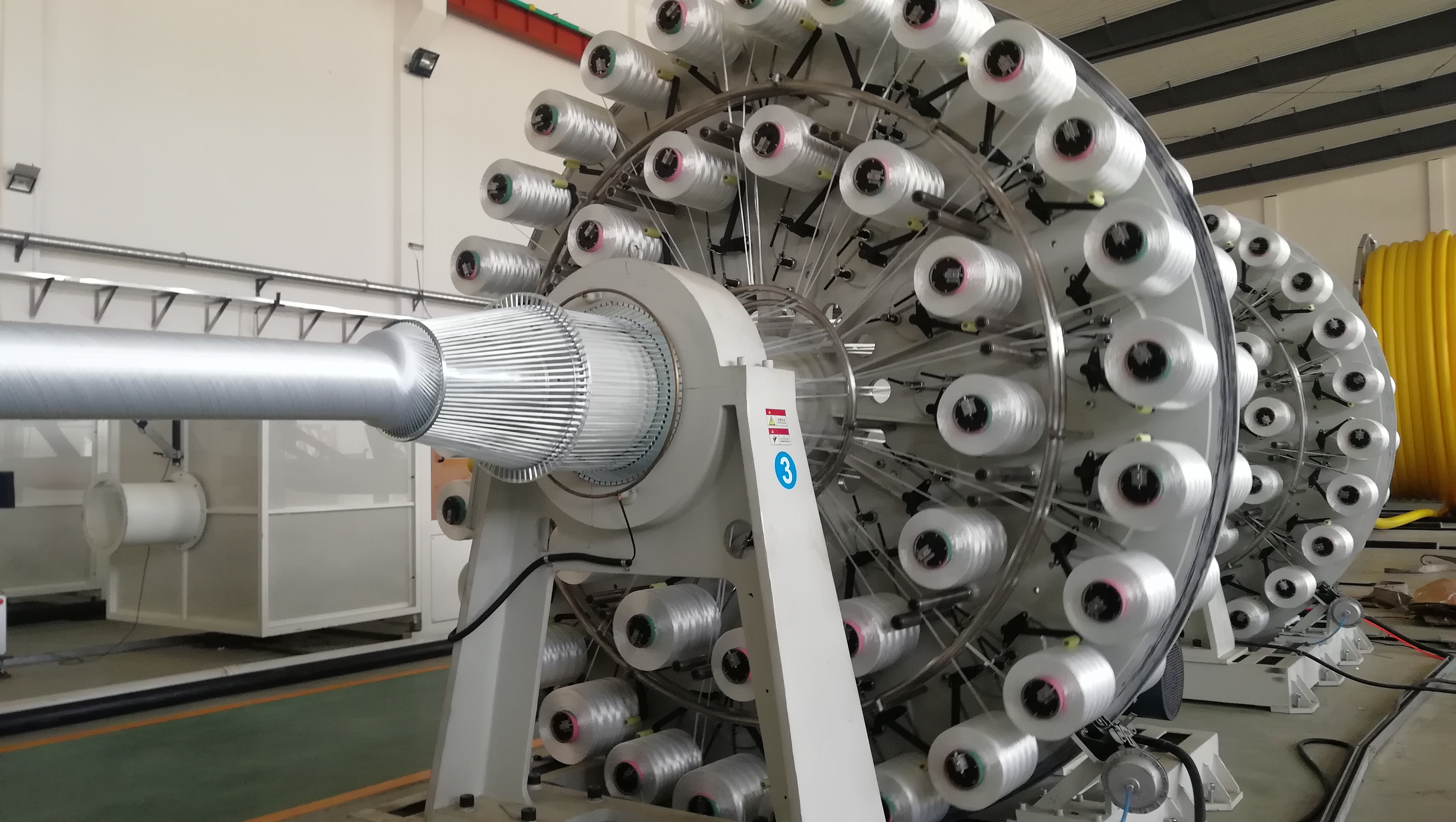

• 绳缠绕：在内管仍处于可粘接状态时，通过缠绕机将多股聚酯或芳纶绳以设定的角度和张力均匀缠绕。

• 外层包覆：缠绕完成后，挤出外层塑料保护层，将增强绳完全包埋。

• 冷却定型：通过真空定径和喷淋冷却，使管材尺寸稳定。

该工艺使管材的环向和轴向强度显著提高，爆破压力可达传统PE管的3~5倍。

三、设备核心组成

四、关键技术参数

• 适用绳材：聚酯绳、芳纶绳（Kevlar）、玻璃纤维绳

• 管径范围：ID 50～150 mm

• 生产线速度：≤10 m/min

• 年产能：以 DN100、4 MPa 为例，约 550 km/年

• 供电：380V/50Hz 或定制

• 装机功率：约 120～180 kW

• 设备尺寸：长约 25~30 米

五、主要应用领域

• 石油天然气：陆上及浅海集输管线，替代钢管降低腐蚀风险

• 高压供水：矿山排水、工业高压输水

• 市政管网：非开挖修复用衬管、压力污水管

• 海洋浮管：轻质耐腐蚀，适合海上漂浮管道

六、技术优势总结

1. 高强轻量化：芳纶增强可使管材承压达 6～10 MPa，重量仅为钢管的1/5。

2. 耐腐蚀免维护：全塑料与纤维结构，无需阴极保护。

3. 柔性可盘卷：单根长度可达数百米，减少接头数量，施工快。

4. 工艺可控：张力闭环控制，缠绕角度可调，适应不同压力等级。

5. 投资回报高：设备投产快，原料成本低于钢管，回本周期短。
