增强热塑性塑料复合管（RTP）已成为油气行业的一项变革性技术，为高压生产应用提供了传统钢管的理想替代方案。RTP将双峰高密度聚乙烯（HDPE）等高性能材料与高强度增强纤维相结合，打造出轻质、耐腐蚀、柔性的管道系统，显著降低安装成本，同时提高运行可靠性。
2至6英寸直径范围是油气集输管线、高压注水系统中最常用的规格之一。本文将全面介绍2-6英寸RTP管道的生产技术，重点展示JMG Machinery（昆山吉玛格机械制造有限公司）提供的完整RTP生产线解决方案。
RTP管道采用多层复合结构，具有优异的力学性能。典型结构由三个主要层组成：
内衬层：HDPE热塑性层（通常为PE80或PE100等级），作为主要流体屏障，具有优异的耐化学性和光滑的流通表面。
增强层：一层或多层螺旋缠绕的增强层，采用玻璃纤维、芳纶纤维、聚酯纤维或钢丝等高强度材料。对于2-6英寸管道，根据压力等级要求可施加多层增强。
外保护层：添加抗紫外线和抗老化助剂的HDPE外层，保护增强层免受环境侵蚀。
在全粘合RTP结构中，三层熔融结合为一体，确保完美粘合，防止渗透和内衬塌陷。
管径规格 | 工作压力范围 | 温度范围 | 典型应用 |
|---|---|---|---|
2英寸(DN50) | 最高30 MPa (4,350 psi) | -42°C至+135°C | 高压管线、井口服务管线 |
3英寸(DN75) | 10-25 MPa (1,450-3,625 psi) | -42°C至+135°C | 集气、注水 |
4英寸(DN100) | 8-20 MPa (1,160-2,900 psi) | -42°C至+135°C | 集油、多相输送 |
5英寸(DN125) | 6-15 MPa (870-2,175 psi) | -42°C至+135°C | 采出水、排放管线 |
6英寸(DN150) | 6-10 MPa (870-1,450 psi) | -42°C至+135°C | 天然气输送、配气 |
2-6英寸RTP管道的标准工作压力通常为750 psi至3,000 psi以上，根据增强材料的选择，最大设计压力可达32 MPa（4,640 psi）。爆破压力可超过100 MPa（14,500 psi）。温度等级通常为-42°C至+135°C，使RTP适用于各种生产环境。
2-6英寸RTP管道按照严格的国际标准制造：
API 15S – 增强热塑性塑料管认证标准
API Q1 – 质量管理体系要求
ISO 9001:2015 – 质量管理体系
DNV-ST-F119 – 水下及海上RTP应用
API 17J – 海上非粘合柔性管规范
SY/T 6662 – 中国油气行业柔性复合管标准
高质量2-6英寸RTP管道的生产需要精密的制造设备，以实现精确的层厚控制和一致的材料涂覆。JMG Machinery提供完整的交钥匙RTP生产线，满足油气管道制造的严苛要求。
RTP制造工艺通常包括以下步骤：
内管挤出：HDPE材料通过专用模具挤出成型内衬层，具有精确的尺寸控制和光滑的内表面。
增强层缠绕：多组缠绕站以受控角度和张力施加增强材料（玻璃纤维带、芳纶带、钢丝或聚酯纤维）。JMG设备缠绕盘的倾斜角度与增强带的缠绕角度一致，确保精确的层间贴合。根据压力等级，可施加1至6层增强层。
粘合与熔融：对于全粘合RTP结构，层间施加粘合树脂，加热装置固化纤维增强层，形成一体化的复合结构。
外护层挤出：在增强结构上挤出HDPE保护外层，封装并保护增强层。
冷却与定型：成品管道通过冷却和定型工段，确定最终尺寸并确保圆度。
切割与收卷：成品管道按长度切割或收卷至卷盘，便于运输和安装。

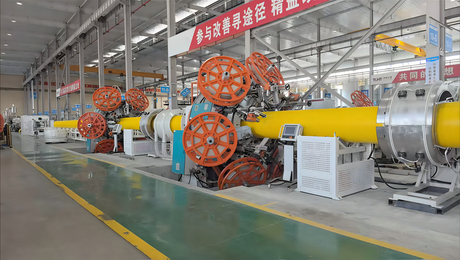

JMG Machinery的RTP生产线可生产直径50 mm至630 mm（2至24英寸）的管道，覆盖完整的2-6英寸范围。核心设备包括：
单螺杆和双螺杆挤出机 – 用于精确的HDPE熔融和挤出
挤出模具及工装 – 针对特定管径定制设计
真空定径和冷却水箱 – 保证尺寸精度
多组缠绕机 – 用于钢丝、聚酯纤维和带材增强
牵引装置 – 保证一致的管道牵引和张力控制
切割和倒角设备 – 精密端面加工
自动收卷机 – 成品管道收卷
集中控制系统 – 过程监控和质量保证
JMG Machinery提供灵活的增强方案选择，包括带材缠绕、钢丝缠绕和非金属纤维缠绕技术，使制造商能够根据具体应用需求定制管道规格。
与易受采出液、盐水、H₂S和CO₂腐蚀的钢管不同，RTP管道完全为非金属材料，本质耐腐蚀。这消除了对缓蚀剂和阴极保护系统的需求，显著降低运营成本。
RTP管道比钢管轻得多，更易于运输和安装。2-6英寸规格可以连续长度达1,000米（3,280英尺）盘绕在卷盘上，大幅减少接头数量，加快安装速度。与传统管道材料相比，安装成本可降低三分之一。
RTP的固有柔性使管道能够顺应地形起伏、绕过弯道、适应地面运动，无需额外管件。这在复杂地形和地震带尤为有利。
通过选择适当的增强材料和层数配置，2-6英寸RTP管道可实现最高32 MPa（4,640 psi）的工作压力。多层增强结构有效分散环向应力，实现可靠的高压服务。
RTP管道在设计运行参数范围内使用时，设计使用寿命可达20年或更长。其耐腐蚀、耐磨损和耐化学侵蚀的特性确保在整个运行寿命期间保持性能。
RTP管道的免维护特性使其总拥有成本（TCO）比钢管系统降低20%以上。
2-6英寸RTP管道广泛应用于油气生产的各个领域：
油气集输管线 – 将采出烃类从井口输送至处理设施
高压注水系统 – 提高采收率（EOR）注水系统
集气和输气 – 天然气收集和输送管网
采出水处理 – 将采出水输送至回注井
化学剂注入管线 – 输送缓蚀剂和生产化学品
多相输送 – 油、气、水同时输送
海上立管和海底管线 – 水下生产应用
管道修复 – 现有钢管内衬修复
与传统钢管相比，RTP管道具有显著的环境优势：
CO₂当量碳足迹降低高达4倍，相比钢管生产和安装
可重复使用 – RTP管道可回收并重新部署
无需涂层或内衬 – 消除钢管涂层相关的挥发性有机化合物（VOC）排放
运输排放降低 – 得益于轻质、可盘管设计
2-6英寸RTP管道是一项成熟、经过验证的油气高压生产技术。凭借在行业中超过30年的验证性能，RTP已确立其作为传统钢管可靠、经济高效的替代方案的地位。
JMG Machinery（昆山吉玛格机械制造有限公司）凭借全面的RTP生产线解决方案，使管道制造商能够生产符合最严格行业标准的高质量2-6英寸RTP管道。从挤出系统到缠绕设备再到完整的交钥匙生产线，JMG Machinery提供在快速增长的RTP管道市场取得成功所需的技术和专业经验。
更多关于JMG Machinery RTP生产线解决方案的信息，请访问 www.jmgmachinery.com。
