玻璃纤维带缠绕增强复合管生产设备——现代管道制造的核心装备

一、技术概述

玻璃纤维带缠绕增强复合管（Glass Fiber Reinforced Thermoplastic Pipe，简称RTP）是一种以玻璃纤维带为增强材料、以热塑性树脂为基体的新型复合管材。其核心制造工艺是通过高精度缠绕设备将预浸渍玻璃纤维带以特定角度和张力螺旋缠绕在内层管材表面，形成增强层，再挤包外保护层，最终获得具有优异力学性能的复合管道产品。

该工艺继承了传统纤维缠绕技术的理论基础，即通过连续纤维的定向排布实现对管道环向和轴向应力的针对性承载。与传统的定长缠绕工艺相比，连续缠绕工艺在力学性能、密封可靠性、生产效率和综合成本等方面均具有显著优势：玻璃纤维与树脂分布更加均匀，管道强度、刚度及耐腐蚀、耐磨损性能大幅提升；承插口在线精密切割成型，有效杜绝渗漏。

二、设备组成与工艺流程

2.1 完整生产线构成

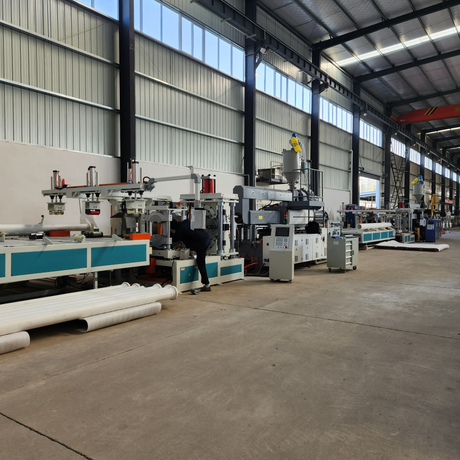

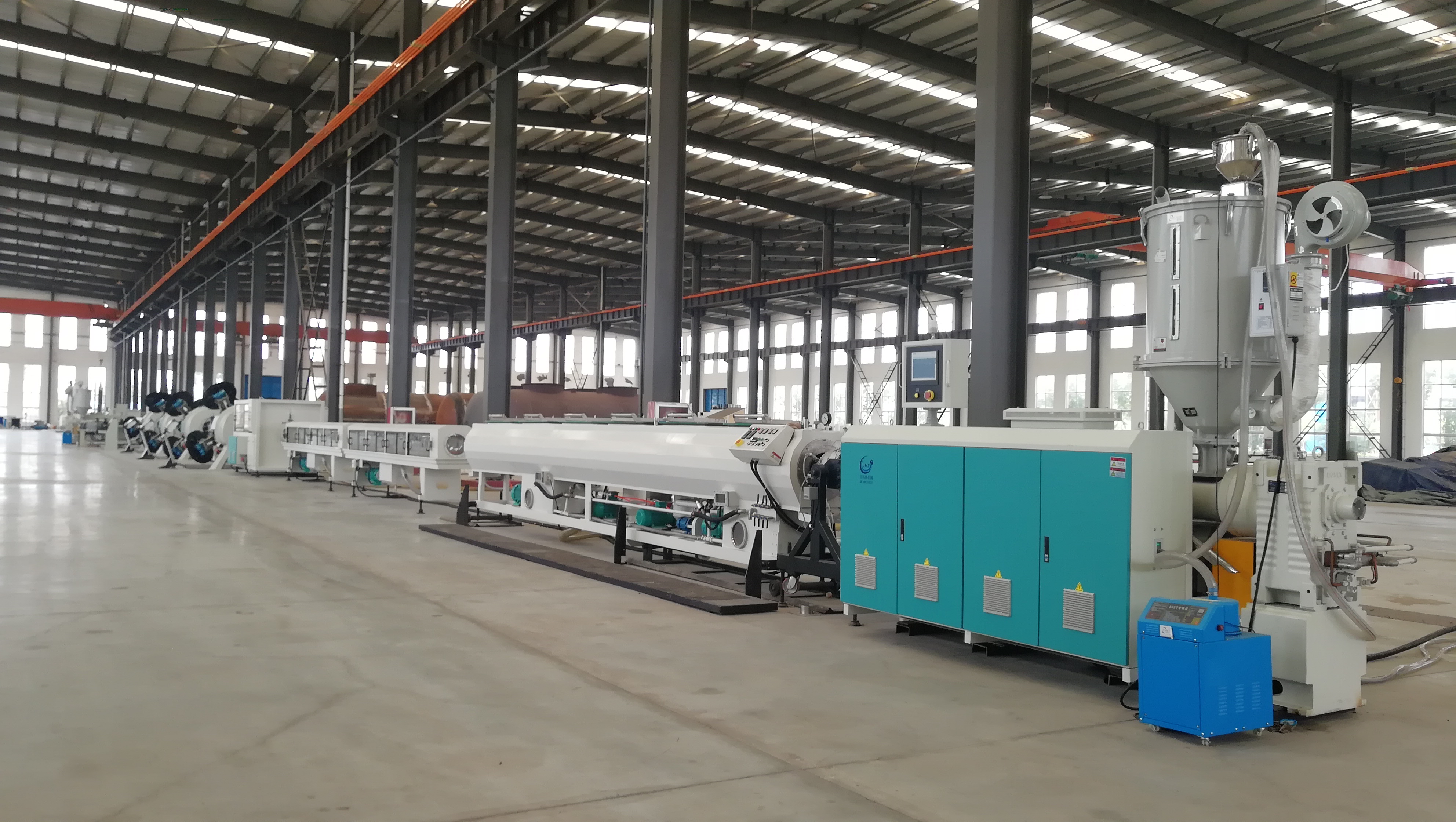

玻璃纤维带缠绕增强复合管连续生产线通常由以下核心模块组成：内管挤出机与芯模系统、真空定径箱、第一冷却喷淋箱、第一牵引机、多级缠绕单元（含加热装置）、外管挤出机及包覆模具、第二冷却喷淋箱、第二牵引机、计长仪、定长切割机及成品摆放架。采用电脑集中数据控制，可实现内管精确米重控制、同步牵引控制、全自动管材排线成卷以及多工位自动精确层控。

2.2 典型工艺路线

完整的生产工艺流程包括四个关键步骤：内管挤出成型→复合带连续缠绕→外管挤包覆层→定长切割入库。

内管挤出成型阶段，通过第一挤出机和芯模系统挤出PE（或PP/PA/PERT）内衬层，经真空定径和冷却定型，形成尺寸精确的管道基体。缠绕增强阶段，内管经红外预热后进入多级缠绕单元，玻璃纤维带以预设的缠绕角度和张力均匀螺旋缠绕于内管表面。多组缠绕机可交替实现多层交叉缠绕，形成网格状网络结构增强层。外管包覆阶段，经缠绕增强的管道通过第二挤出机挤包外保护层，经冷却定径和水箱冷却后完成管材成型。最后经牵引、计长和行星切割，由下料架自动收集成品。

三、核心技术优势

3.1 多轴联动数控系统

计算机控制玻璃钢管道缠绕机通过多轴联动数控系统，实现玻璃纤维带与树脂的精准缠绕。其核心价值体现在三方面：一是通过计算机模拟优化缠绕路径，减少材料浪费；二是实时监测张力、温度等参数，提升产品一致性；三是支持异形管道定制，满足复杂工况需求。先进的四自由度缠绕设备配备参数化人机交互及控制系统，可实现2主轴同时缠绕，管径50-800mm的管状壳体成型，缠绕精度可达±0.2 mm。

3.2 张力与角度精密控制

缠绕张力是影响复合管品质的关键工艺参数。设备的张力控制系统确保纤维以恒定的张力平滑输送至芯模表面，避免缠绕过程中的松弛或断裂问题。典型卧式数控缠带机的缠绕张力范围为1～100 kg，采用恒张力自动控制，缠绕角度可实现0-90°的连续可调。通过闭环张力监测与自适应调节，有效保证了增强层厚度均匀性和纤维取向精度。

3.3 带间搭接与层间网络结构

针对不同管径采取差异化带宽匹配方案，宽带与窄带灵活组合使用。带与带之间采用搭接工艺，在增强层之间形成网络结构，显著提升了层间结合强度和整体抗压性能。目前主流设备的管径范围为50-600 mm，适配带宽50-400 mm，处于国内外领先水平。

四、加热技术方案对比

在缠绕成型过程中，加热工艺对带层之间的热熔粘结质量具有决定性影响。目前业界主要采用以下加热技术方案：

以预浸带缠绕/原位固化工艺为代表的技术路线，采用热风加热方式实现缠绕与加热固化同步进行。该方案在带宽适配、热传导效率和反应时间等方面均表现稳定，是目前应用最广泛的加热技术。

五、管道结构与性能参数

玻璃纤维带缠绕增强复合管采用三层复合结构设计：内层为PE（或PP/PA/PERT）衬层，起到导流介质、防腐和传导内应力的作用；中间增强层由多层交错缠绕的玻璃纤维单向带构成，承受应力、温度和抗蠕变效应；外层为PE保护层，起到保护增强层和传导外应力的作用。

主流管材规格及性能参数如下：

• 管径范围：DN40-DN600（部分设备可扩展至DN4000）

• 压力等级：DN40-DN150管径为3.5-30 MPa，DN200-DN500管径为2.5-5.5 MPa

• 增强层厚度：1.2-6 mm（4-16层玻璃纤维单向带）

• 爆破压力：芳纶纤维增强RTP管可达40 MPa以上

• 管材长度：可按需定尺切割，最大单根长度可达12米及以上

六、应用领域

玻璃纤维带缠绕增强复合管凭借其卓越的综合性能，广泛应用于以下领域：

• 石油天然气行业：油田集输管线、油气田高压注水管线、天然气输送管道

• 市政供水领域：城镇供水管网、长距离输水工程、二次供水系统

• 化工防腐领域：化工厂腐蚀性介质输送管线、酸碱盐溶液输送管道

• 工业与矿业：矿浆输送管线、工业循环水管道、消防水系统

• 新能源领域：氢气输送管线、地热管线

七、市场前景

根据行业研究数据，全球玻璃纤维增强复合管市场规模呈现稳健增长态势。2025年全球市场规模约为50至55亿美元，预计至2032年将达到72至81亿美元，年复合增长率在5.5%至5.7%之间。中国作为全球最大的制造和消费市场之一，在市政供水、化工防腐、电力通信等领域的管道需求持续攀升，近五年年均增长率达8.3%。随着全球范围内对耐腐蚀、轻量化管道解决方案的需求持续增加，玻璃纤维带缠绕增强复合管生产装备行业将迎来更广阔的发展空间。
